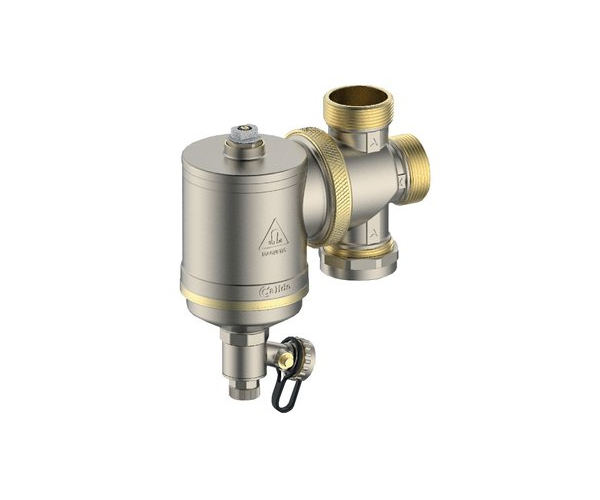

Magnetický Odlučovač Nečistot, 5/4" ARK-FOMN-54

Mosazný magnetický separátor s filtračním sítkem a usazovací (sedimentační) komorou slouží k vysoce účinnému a plynulému odstraňování magnetických i nemagnetických nečistot z uzavřených otopných soustav. Zařízení zajišťuje plnou ochranu výměníků tepla, ventilů a oběhových čerpadel před usazováním kalu, plynů, oxidů železa a pevných částic.

---

Masivní tělo a sběrná komora jsou vyrobeny z vysoce kvalitní surové mosazi, což zaručuje maximální odolnost proti mechanickému poškození, vysokým teplotám a tlakovým rázům v instalaci. Pokročilá vnitřní konstrukce kombinuje působení hydrocyklonu, magnetického pole a mechanického sítka. Proud otopného média je po vstupu do komory uveden do vířivého pohybu (efekt hydrocyklonu), čímž těžší částice ztrácejí rychlost a klesají do spodní usazovací nádrže. Centrální, plně vyjímatelný neodymový magnet generuje silné magnetické pole o výkonu 11 000 Gauss, které okamžitě přitahuje a trvale blokuje feromagnetické částice. Dodatečnou mechanickou bariéru tvoří vnitřní filtrační sítko z nerezové oceli o hustotě 500 µm, které spolehlivě zachycuje ostatní pevné nečistoty. Separátor je v horní části osazen ručním odvzdušňovacím ventilem a na dně disponuje otočným vypouštěcím kohoutem o rozsahu 360°, což umožňuje bleskové propláchnutí a odkalení komory pod tlakem za plného provozu, bez nutnosti vypínání otopné soustavy. Otočné připojovací rozhraní dovoluje rychlou montáž zařízení do jakékoliv polohy – na vodorovné, svislé i šikmé úseky potrubí.

---

Využití:

• Kontinuální filtrace a odlučování kalů, písku a oxidů železa v otopných systémech s kotli nebo tepelnými čerpadly.
• Komplexní ochrana soustav napouštěných vodou nebo nemrznoucí směsí s glykolem do maximálního stěžení 40 %.

Technické parametry:

 Velikost připojovacích vnitřních závitů: G 3/4", G 1" a G 1 1/4" (vnitřní závity ISO 228-1 F)
• Hodnota průtokového součinitele Kv: 4,7 m³/h (pro 3/4"), 5,8 m³/h (pro 1"), 16,9 m³/h (pro 1 1/4")
• Síla integrovaného neodymového magnetu: 11 000 Gauss
• Hustota nerezového filtračního sítka: 500 µm
• Maximální přípustný provozní tlak: 10 bar (1,0 MPa)
• Maximální provozní teplota média: 110 °C
• Maximální doporučený výkon otopné soustavy: 24 kW
• Materiál těla a kloubu: surová mosaz
• Materiál vnitřního těsnění: guma (EPDM / NBR)

Záruční lhůta: záruka 2 roky
